基本情報技術者令和5年免除 問16
問16

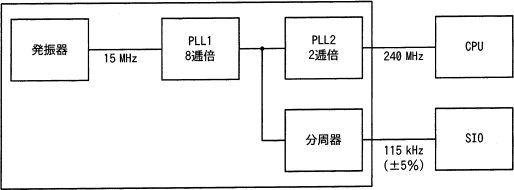

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発振器と,内部のPLL1,PLL2及び分周器の組合せでCPUに240MHz,シリアル通信(SIO)に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで,シリアル通信のクロック精度は±5%以内とする。![16.png/image-size:514×190](img/16.png)
![16.png/image-size:514×190](img/16.png)
- 1/24
- 1/26
- 1/28
- 1/210
- [出典]
- 午前免除試験 R5-1月 問16
- 応用情報技術者 H30 問23と同題
分類
テクノロジ系 » ハードウェア » ハードウェア
正解
エ
解説

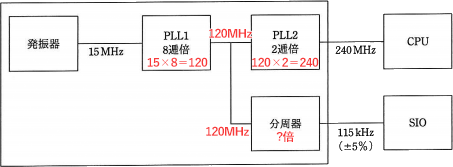

発振器から出力された15MHzは、PLL1で8倍にされて120MHzになります。その後、PLL2でさらに2倍されて240MHzのクロック信号がCPUに届けられます。
問題の分周器の値ですが、分周器への入力が120MHz、SIO(シリアル通信)に供給されるクロック信号は115kHzなので、およそ1/1000の値になっていることに気が付きます。
120×106÷(115×103)≒103
よって、分周器の値は約1/1000に設定すればよいことになります。1000を2の累乗で表すと最も近いのが「1024=210」ですから、答えは1/210となります。
![16a.png/image-size:453×167](img/16a.png)
120×106÷(115×103)≒103
よって、分周器の値は約1/1000に設定すればよいことになります。1000を2の累乗で表すと最も近いのが「1024=210」ですから、答えは1/210となります。
