基本情報技術者平成21年春期 午前問51
問51

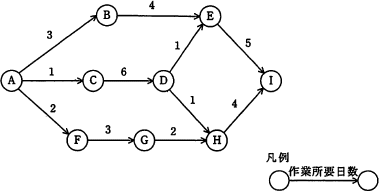

アローダイアグラムのクリティカルパスと，Hの最早開始日の適切な組合せはどれか。ここで，矢線の数字は作業所要日数を示し，Aの作業開始時を0日とする。
分類
マネジメント系 » プロジェクトマネジメント » プロジェクトの時間
正解
エ
解説
クリティカルパスの可能性のあるパスは４本あります。
A→B→E→I＝12日
A→C→D→E→I＝13日
A→C→D→H→I＝12日
A→F→G→H→I＝11日
したがってクリティカルパスは「A→C→D→E→I 」で、作業全体の最早完了日数は13日ということになります。
続いて結合点Hからの最早開始日ですが、結合点Hまでに至るパスは2本あり、
A→C→D→H＝8日
A→F→G→H＝7日
双方の作業が完了していないと、結合点Hからの作業は開始できないので、最早開始日は遅い方に合わせて8日となります。
