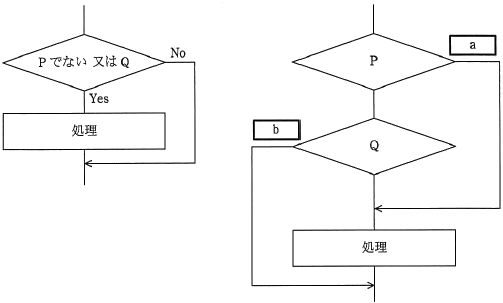

左の流れ図では分岐条件「Pでない又はQ」が真となる場合に処理を実行します。"又は"というのは"OR演算"と同じ意味なので処理が実行されるためには「Pでない＝Pが偽」と「Qが真」のどちらかを満たせばよいことになります。

右の流れ図を見るとaは処理が実行される方向、bは処理が実行されない方向に分岐しています。Pに関して処理が実行される条件は「P＝偽」なのでaにはNo、Qに関して処理が実行されない条件は「Q＝偽」なのでbにもNoが入ります。
