基本情報技術者平成25年春期 午前問26
問26

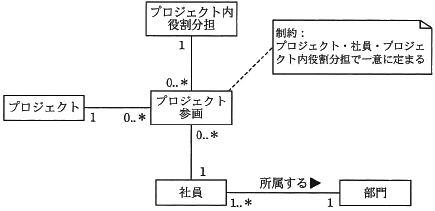

UMLを用いて表した図のデータモデルに対する多重度の説明のうち，適切なものはどれか。
- 社員が複数のプロジェクトに参画する場合は，全て同じ役割分担となる。
- 社員は，同じプロジェクトに異なる役割分担で参画することができる。
- 社員は，一つ以上のプロジェクトに参画している。
- 社員は，複数の部門に所属することができる。
分類
テクノロジ系 » データベース » データベース設計
正解
イ
解説
プロジェクト参画のレコードは、プロジェクト・社員・プロジェクト内役割分担の3つのキーで決定されます。プロジェクト参画に対するそれぞれの多重度はすべて0以上となっているので、1人の社員が複数のプロジェクトに参画することができ、かつ、同じプロジェクト内で異なる役割分担を担うことが許されます。
- 同じプロジェクトで異なる役割分担をすることができます。
- 正しい。
- 社員から見たプロジェクト参画の多重度は0以上なので、1人の社員が参画するプロジェクト数は0以上になります。
- 社員から見た部門の多重度は1なので、社員が所属する部門数は常に1になります。
